一、 概述

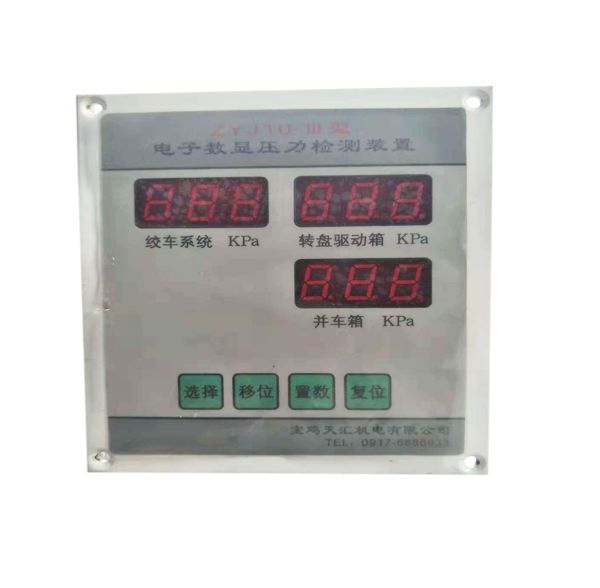

ZYJ10-Ⅲ型  电子数显压力检测装置是为了确保钻机机油润滑的可靠性、满足司钻对润滑压力监控要求而开发研制的智能监控装置。该装置采用了三套独立的测量、显示单元，用于钻机绞车、钻机转盘驱动箱和并车箱的润滑油油压监控。

该装置由压力变送器检测油路压力，所产生的压力信号经处理送至微电脑控制的显示仪表，由仪表进行显示实测压力及判定处理。对于油路中油压的过压、欠压及时给出声、光报警提示司钻注意外，同时送出控制信号，以便采取其它相应措施。

二、主要技术指标

1、 压力显示范围： 0~999Kpa

2、 系统精度：       ≤5‰ F.S.

3、 分辨率：          ≤1KPa

4、 重复性：          ≤±5‰ F.S.

5、 温度漂移：       ≤5‰ 10℃ F.S.

6、 电源供给：       AC220V±15%  50HZ

7、 功率消耗:         ≤20W

8、 使用温度:        -35℃ ~85℃

9、 相对湿度:        ≮95%(25℃时)

10、 欠压设定：    ＜过压设定值

11、 过压设定：     ＞欠压设定值

12、 压力监测:         二路监测（绞车、转盘）
